Mit über 20 Jahren Erfahrung saniert Tricura Filterkessel im öffentlichen Schwimmbadbetrieb. Wir prüfen Filteranlagen auf DIN-Konformität, ermitteln Optimierungspotenziale in Filterhydraulik und Rückspülung und führen die nötigen Arbeiten fachgerecht aus. Damit stellen wir Wasserqualität, Energieeffizienz und Anlagensicherheit wieder her. Die Sanierung umfasst Stahl-, GFK-, Beton- und Kunststofffilter, einschließlich geteilter Ausführungen.
- Absaugen des Altmaterials, fachgerechte Entsorgung mit Nachweis
- Lieferung und Einbringung diverser Filtermaterialien (Quarzkies, Filterkohle, Anthrazit, Marmorkies)
- Schichtstärken- und Wanddickenmessung zur Prüfung der Sanierungswürdigkeit
- Demontage, Montage und Lieferung diverser Filterdüsen
- Reinigung und Desinfektion der Filterinnenflächen
- Strahlen und Beschichten von Stahlfiltern mit 2K-Beschichtung (KTW-Zulassung) oder Auskleidung mit GFK
- Ausbesserung von Gummierungen
- Lieferung und Montage von Magnesium-Opferanoden
- Ausbrennen und Einschweißen neuer Mannlöcher
- Austausch der Mannloch-Dichtungen
- Spülbildkontrolle zur Funktionsprüfung neu verbauter Filterdüsen
- Schichtdickenmessung der eingebrachten Beschichtungen
- Erneuerung von Filtereinbauten wie Rohre, Schaugläser und Trichter
- Lieferung und Einbau von Filterarmaturen (Be- und Entlüfter, Klappen)
- Mobile Durchflussmessung mittels Ultraschall
- Bestandsaufnahme: Wirprüfen die Filteranlage vor Ort. Wir messen Schichtdicke, Wandstärke und Filterhydraulik. Daraus folgt das Sanierungskonzept.
- Vorbereitung: Der Filterbetrieb wird geordnet abgefahren. Wir entleeren den Kessel und sperren ihn vom Beckenkreislauf ab.
- Materialwechsel: Altmaterial wird abgesaugt und mit Nachweis entsorgt. Wir bringen frisches Filtermaterial schichtweise nach DIN 19643 ein.
- Innensanierung: Bei Bedarf strahlen und beschichten wir Stahlkessel mit 2K-Beschichtung (KTW-Zulassung) oder kleiden mit GFK aus.
- Inbetriebnahme: Wir spülen den Filter ein, kontrollieren das Spülbild und prüfen Druck und Durchfluss. Anschließend übergeben wir die Anlage betriebsbereit.
- Zugang zur Filteranlage und ausreichende Wassermenge zur Spülung
- Strom-, Wasser- und Abwasseranschluss
- Abstimmung des Sanierungstermins außerhalb des Hochbetriebs empfohlen
- Garantieoptionen: Filterbeschichtung mit 5 oder 15 Jahren Garantie
Experten-Beratung
Service & Schulung
Systemanbieter Schwimmbad
Warum sollte eine Filtersanierung durchgeführt werden?
Erfahrungsgemäß entstehen bei älteren Filteranlagen und Wasserspeichern häufig folgende Probleme:
- Verschlechterung der Filtratqualität
- Roststellen am Filterkessel
- Erhöhter Energie- und Wasserbedarf
- Erhöhtes Verkeimungspotential
Von der Begutachtung der aktuellen Filterperformance bis hin zur Inbetriebnahme der sanierten Anlage erfolgen alle Schritte durch ausgebildete Fachmonteure in enger Absprache mit dem Bauherrn.
Diese Tricura-Leistungen, quasi ,,alles aus einer Hand“ haben sich jahrzehntelang in öffentlichen Schwimmbädern und kommunalen Betrieben bewährt.
Folgende Vorteile ergeben sich dadurch für den Bauherrn:
- Einen Ansprechpartner für alle Arbeitsabläufe
- Reduzierter Kommunikationsaufwand
- Kostenreduzierungen
Wesentliche Vorteile im Überblick
Über 20 Jahre Erfahrung
Tricura saniert Filterkessel jeglicher Art seit über zwei Jahrzehnten. Die Erfahrung stellt saubere Arbeitsergebnisse sicher.
Wiederhergestellte Filterleistung
Frisches Filtermaterial nach DIN 19643 stellt klare, hygienisch einwandfreie Wasserqualität wieder her.
Energie- und Wassereinsparung
Optimierte Filterhydraulik und Rückspülung senken Spülwasserverbrauch und Pumpenenergie.
Komplettleistung aus einer Hand
Diagnose, Beschichtung, Materialeinbau und Armaturen kommen aus einem Betrieb. Das spart Schnittstellen.
Lange Garantien
Filterbeschichtungen sind mit 5 oder 15 Jahren Garantie verfügbar. Die Kalkulation bleibt planbar.
DIN-konforme Ausführung
Alle Arbeiten erfolgen nach DIN 19643 und ergänzenden Normen für Filtermaterialien und Behälterprüfung.
Filtersanierung-Schaubild
Schichtstärkenmessung
Bei der Schichtstärkenmessung überprüfen wir für Sie die neu aufgebrachte Beschichtungsstärke und erstellen ein qualifiziertes Messprotokoll.
Außenbeschichtung
Die alte Außenbeschichtung des Filters wird angestrahlt oder angeraut. Auf den Behälter bringen wir einen hochwertigen Epoxidharzdecklack auf.
Filterbeschichtung mit 5 Jahren Garantie
Die Innenbeschichtung des Filters wird mittels Sandstrahlung abgetragen. Auf den blank gestrahlten Untergrund bringen wir normgerechte Neubeschichtungen mit wahlweise 5 Jahren Korrosionsschutzgarantie auf.
Absaugen und fachgerechte Entsorgung des Filtermaterials
Die bisherige Filterschüttung wird von uns ausgebracht, übernommen und der fachgerechten Entsorgung nach dem Kreislaufwirtschaftsgesetz entsprechend zugeführt.
Filterdüsen
Die Filterdüsen sorgen für den geregelten Luft- und Wasserdurchlass im Filtrations- und Spülbetrieb.
Wir überprüfen und beraten Sie bei der Auswahl und Auslegung der für Sie optimalen Filterdüsen einschließlich des fachgerechten Einbaus und einer Spülbildkontrolle.
Mannlochdeckel
Wir sorgen für eine fachgerechte Überprüfung der Mannlochdeckel und beschichten diese oder tauschen sie aus. Bei einer evtl. Erneuerung des alten Stahldeckels kann dieser bei TRICURA durch einen transparenten Kunststoffdeckel ersetzt werden. Damit steht nach dem Austausch ein zusätzliches Sichtfenster zur Verfügung."
DIN-gerechte Filterfüllung
DIN-konforme Filterfüllung: es gibt Einschicht- oder Mehrschichtfilterfüllungen.
Wir prüfen die bedarfsgerechte Neubestückung für die einwandfreie Funktion Ihres Filters nach den aktuell geltenden Normen.
Gerne beraten wir Sie darüber hinaus auch zu innovativen Filtermaterialien wie z.B. Glasperlen.
Filtertulpe
Der Zustand und die Funktionalität des vorhandenen Rohwasseraufgabesystems wird geprüft.
Bei ordnungsgemäßem Zustand wird der Trichter beschichtet; bei relevanten Schäden wird er unter Verwendung von PVC, PE oder Edelstahl von TRICURA neu hergestellt und eingebaut.
Deckeldichtungen
Wir überprüfen und tauschen die Dichtungen der Mannlöcher aus. Dabei verwenden wir bei TRICURA ausschließlich zugelassene Dichtungswerkstoffe.
Be- und Entlüfter
Be- und Entlüfter leiten Luft oder Gase aus Behältern ab oder zu. Wir überprüfen die Funktionsfähigkeit des Bauteils und setzen den Be- und Entlüfter bei Eignung instand oder ersetzen ihn durch eine Neuarmatur.
Im Laufe der Jahre ist mit einer Verschlechterung der Filterhydraulik, bedingt durch Verschleiß, zu rechnen. Nach den allgemein anerkannten Regeln der Technik, sollten die Stütz- und filtrierenden Sandschichten zur Einhaltung der geltenden Grenzwerte der DIN 19643, alle 10 Jahre ausgetauscht werden.
Wir prüfen Ihre Filteranlagen auf DIN-Konformität und ermitteln Optimierungspotentiale in der Filterspülung, so dass Sie Wasser und Energie einsparen können.
Wir liefern, montieren und sanieren Filterkessel jeglicher Art:
- GFK
- Beton
- Stahl beschichtet
- Stahl gummiert
- geteilte Ausführungen
- Kunststoff
Zusätzlich sorgen wir dafür, dass das Filtermaterial ausgetauscht wird. In unserem Lieferprogramm führen wir:
- Aktivkornkohlen
- Pulveraktivkohlen
- Filterkohle (H-Kohle)
- Anthrazite
- Glasperlen

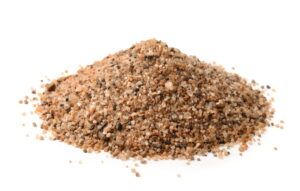

- Quarzsande und Quarzkiese
- Bims und Basalte
- Marmorkies
Hinweise zur Vorbereitung
Termin abstimmen
Planen Sie die Sanierung in Schwachlastzeiten ein. Wir unterstützen Sie bei der Terminierung und der Badbetriebsplanung.
Anlage dokumentieren
Halten Sie Filterdaten, Bauart, Wassergüte und Wartungshistorie bereit. Das beschleunigt die Bestandsaufnahme.
Materialwahl klären
Wir beraten zu Quarzkies, Filterkohle, Anthrazit oder Mehrschicht-Filtration. Die Auswahl folgt der Wassergüte.
Bauseits sichern
Stellen Sie Strom, Frischwasser und Ablauf sicher. Klären Sie Zugang und Lagerflächen für Material und Werkzeug.
Spülanlage prüfen
Lecks, defekte Ventile und falsche Spülzeiten lassen sich im Zuge der Sanierung beheben. Erfassen Sie auffällige Punkte vorab.
Inbetriebnahme planen
Definieren Sie mit uns, wann der Badbetrieb wieder aufgenommen wird. Eine kurze Dokumentation hilft beim laufenden Betrieb.
Referenzen für die Durchführung von Filtersanierungen
Gerne möchten wir Ihnen einen Überblick über unsere erfolgreich durchgeführten Filtersanierungen verschaffen. Nachfolgend erhalten Sie einen kurzen Auszug aus unserer Referenzliste:
- Zweckverband Linkes Weserufer in Niedersachsen: Waldbad Steyerberg und Freibad Deblinghausen. 1 Stück Stahlfilter, 1 Stück GFK-Kessel und Neubefüllung. Durchgeführt am 16.03.2017.
- Stadt Haselünne in Niedersachen: Hallenbad Haselünne. 2 Stück Stahlkessel – Sanierung und 2-Komponentenbeschichtung. Durchgeführt am 02.09.2016.
- Stadt Elsfleth in Niedersachsen: Hallenbad. 2 Stück Stahlfilter und GFK-Beschichtung. Durchgeführt am 24.10.2016.
- Garms Freizeit GbR in Niedersachsen: Freibad Hatten. 3 Stück Stahlfilter und GFK-Beschichtung. Durchgeführt am 01.04.2016.
- Kurbetrieb Willingenin Hessen: Lagunenbad. 3 Stück GFK-Kessel inklusive Neubefüllung. Durchgeführt am 11.06.2015.
- Stadtwerke Wilhelmshaven GmbH in Niedersachen: Nautimo Wilhelmshaven. 6 Stück GFK-Kessel und Neubefüllung. Durchgeführt am 01.06.2015.
- Gemeinde Bohmte in Niedersachsen: Hallenbad. 2 Stück Stahlkessel und GFK-Beschichtung. Durchgeführt am 30.07.2015.
- Bädergesellschaft Böhmetal in Niedersachsen: Hallenbad Walsrode. 3 Stück Stahlkessel und 2-Komponentenbeschichtung. Durchgeführt am 30.09.2011.
- Stadt Varel in Niedersachsen: Freibad. 1 Stück Stahlkessel und 2-Komponentenbeschichtung. Durchgeführt am 01.03.2011.
- Betriebsgenossenschaft Sole-Waldschwimmbad Bad Gandersheim e.G.: Sole-Waldschwimmbad Bad Gandersheim. 1 Stück Stahlfilter innenseitig Sandstrahlen und Beschichten (15 Jahre Garantie) und Neubefüllung. Duchgeführt am 17.07.2017.
Gerne beraten wir Sie persönlich, nehmen Sie dazu bitte einfach Kontakt zu unseren Experten auf
FAQ
Wann ist eine Filtersanierung notwendig?
Eine Filtersanierung ist erforderlich, wenn Filterleistung, Spülbild oder Druckverhalten nachlassen. Auch beschädigte Düsenböden und korrodierte Kessel sprechen für eine Sanierung. Tricura führt eine kostenloses Vor-Ort-Audit durch und ermittelt Ihre individuellen Sanierungserfordernisse. In vielen Fällen lässt sich durch Sanierung eine teurere Neuanlage vermeiden.
Wie läuft eine Filtersanierung ab?
Bei Tricura sanieren wir Filterkessel nach dem folgenden Ablauf:
- Messung der Volumenströme und Spülgeschwindigkeiten.
- Baustelleneinrichtung (abdecken von Schaltschränken, E-Verteilern, Umwälzpumpen, etc.).
- Evtl. setzen einer Staubschutzwand.
- Demontage/Rückbau und Verschrottung alter Anlagenteile.
- Ausbringen, Übernehmen und Entsorgen des Altmaterials.
- Innenreinigung des Filters.
- Überprüfung der Einbauteile (Trichter, Düsenboden, Filtratkammer).
- Überprüfung der Anbauteile (Be- und Entlüfter, Klappen, etc.).
- Erneuerung des Rohwasseraufgabe- und Spültrichters.
- Erneuerung des Rohwasseraufgaberohrs aus diversen Werkstoffen.
- Einschweißen von Schauglasarmaturen und Beleuchtungseinheiten.
- Ausbrennen und Einschweißen von Mannlochflanschen.
- Ausbrennen und Einschweißen von Stahlflanschen (z. B. Rohwassereingang).
- Einschweißen von Halteösen am oberen Klöpperboden zum Abfangen des Filtertrichters.
- Erneuerung von Magnesium-Anoden, falls vorhanden.
- Demontage und Entsorgung der alten Filterdüsen.
- Setzen von Blind-Steckscheiben zum Schutz der Rohrleitungen.
- Sandstrahlen gem. Normreinheitsgrad SA 2,5 gem. DIN EN ISO 12944-4.
- Entfernen der Strahlrückstände, Feinreinigung und Entsorgung.
- Beschichtung gem. DIN EN ISO 12944-5 mit zugelassenen Beschichtungsstoffen.
- Montage neuer Filterdüsen.
- Überprüfung der eingebauten Düsen mittels Richtlatte und Wasserwaage.
- Spülbildkontrolle mit Dokumentation.
- Einbringen der neuen Filterschüttung.
- Abschälen des Unterkorns laut Herstellerangaben des Filtersandes.
- Wässern der Filterschichten und evtl. Ansäuern beim Einbau von H-Kohle (Braunkohle).
- Erneuerung der Mannlochdichtungen und evtl. der Schraubensätze.
- Inbetriebnahme und Einstellung der Rückspülgeschwindigkeit.
- Erstellung der Dokumentation nach VOB Teil C (Datenblätter, Maßzeichnungen, Schüttpläne).
Zusätzlich bieten wir Ihnen auch die Bestimmung der Volumenströme via Ultraschallmessgerät an.
Welche Filterarten saniert Tricura nach DIN 19643?
Wir sanieren Filterkessel aus GFK, Beton, beschichtetem Stahl, gummiertem Stahl, Kunststoff sowie geteilte Ausführungen. Alle Bauarten werden gleichermaßen abgedeckt. Für jede Bauart prüfen wir Schichtdicken, Wandstärken und Beschichtungszustände nach geltenden Normen und passen die Sanierungsstrategie an.
Wird das Altmaterial fachgerecht entsorgt?
Ja. Wir saugen das Altmaterial ab und entsorgen es mit Nachweis. Die Entsorgung erfolgt nach geltenden Umweltvorgaben. Separat kontaminierte Materialien werden korrekt klassifiziert und an zertifizierte Verwertungsbetriebe übergeben.
Welche Beschichtungsoptionen gibt es für Stahlfilter?
Stahlfilter erhalten eine 2K-Beschichtung mit KTW-Zulassung oder eine GFK-Auskleidung. Auf die Filterbeschichtung gewährt Tricura wahlweise 5 oder 15 Jahre Garantie. Die Wahl richtet sich nach Nutzungsintensität und lokalen Anforderungen.
Welche Normen gelten für Filtersanierungen in öffentlichen Bädern?
Die Filtersanierung erfolgt nach DIN 19643 (Wasserbeschaffenheit, Filteranlagen) und ergänzenden Normen für Filtermaterialien (DIN EN 12904 für Quarzkies, DIN EN 12907 für Filterkohle). Tricura prüft regelmäßig auf Konformität und dokumentiert alle Arbeitsschritte.
Welche Filtermaterialien liefert Tricura?
Tricura liefert Quarzsand und Quarzkies in verschiedenen Körnungen, Filterkohle H und N, Aktivkohle, Hydroanthrazit, Marmorkies, Pulveraktivkohle sowie weitere Spezialmaterialien. Die Materialauswahl erfolgt nach Wassergüte und Filteranforderungen in Absprache mit dem Badbetreiber.
Wie lange dauert eine Filtersanierung?
Die Dauer hängt von Filtergröße, Schadensumfang und Beschichtungsbedarf ab. Tricura erstellt nach der Bestandsaufnahme einen verbindlichen Zeitplan. Kleine bis mittlere Filter benötigen 2 bis 4 Wochen, größere Anlagen 4 bis 8 Wochen.
